Representasi Data Graphics dan Image

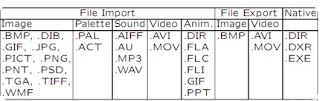

Beberapa tipe data populer product Macromedia Director
























Monochrome 1-bit Lena image (standard image yang di gunakan di banyak algoritma)


Fitur Format File Secara Umum

1-Bit image
  • Masing-masing pixel disimpan dalam singgle bit (0 atau 1) sehingga disebut binary image
  • Disebut juga 1-bit monochrome image karena tidak mempunyai warna.

8-Bit Gray-Level image
  • Masing-masing pixel mempunyai gray value antara 0 s/d 255.
  • Masing-masing pixel direpresentasikan oleh singgle Byte. (dark mempunyai kemungkinan nilai 10 sedangkan bright kira-kira bernilai 230).
  • Image merupakan array 2 dimensi dari pixel value yang disebut bitmap.
  • Resolusi image merepresentasikan kumpulan dari pixel2 dalam sebuah image digital.Hardware tempat menyimpan bitmap disebut frame buffer (video card).
Dithering
  • Suatu proses pemberian noise pada gelombang (gambar, suara, video) sehingga mencegah large-scale pattern seperti kontur menjadi lebih obyektif dan tidak dianggap sebagai noise (uncorrelated noise).
  • Algoritma dithering pada umumnya digunakan untuk memproses file audio maupun video digital. Dan sering digunakan pada step akhir pemrosesan audio ke dalam compact disk.
8-bit Color Image
  • Digunakan sebagai metode untuk merepresentasikan gambar yang tiap pixel-nya terdiri dari 8 bit data warna. Jumlah maximum warna yang bisa ditampilkan dalam 1 waktu adalah 256 warna.
  • Secara umum, warna yang ada pada 8 bit color image didapatkan dari ‘palette’ yang terdiri dari 256 warna, dimana tiap entri pada pallete diberikan nilai RGB tersendiri yang unik.
24-bit color image
  • Format gambar yang menggunakan 24 bits untuk merepresentasikan warna pada tiap pixel.
  • Setiap komponen RGB disimpan sebagai integer 8-bit, sehingga total memerlukan 24 bit. Hal ini digunakan agar dapat menciptakan suatu warna yang detail.
Median-cut algorithm
  • Solusi alternatif sederhana yang memberikan penyelesaian terhadap permasalahan pengurangan warna yang lebih baik.
  • Yaitu dengan mengurutkan nilay byte R kemudian mencari nilai median-nya. Terus, nilai yang lebih kecil dari median diberi label “0” dan yang lebih besar diberi label “1”.
  • Cara seperti ini akan memusatkan bit yang paling dibutuhkan untuk membedakan diantara populasi yang tinggi dari warna – warna yang dekat.

Format File Populer

GIF
  • GIF dibuat oleh Compuserve pada tahun 1987 digunakan untuk menyimpan berbagai gambar dengan format bitmap menjadi sebuah file yang mudah untuk diubah pada jaringan komputer.
  • GIF adalah file format graphic yang paling tua pada Web, dan begitu dekatnya file format ini dengan web pada saat itu sehingga para Browser menggunakan format ini.
  • GIF mendukung sampai 8 bit pixel, itu berarti maksimum jumlah warnanya 256 warna (28 = 256 warna), 4-pass interlacing, transparency dan mengunakan varian dari algoritma kompresi Lempel-Ziv Welch (LZW)
Terdapat dua tipe dari GIF, antara lain
  • GIF87a: support dengan interlacing dan kapasitas dari beberapa file. Tehnik itu dinamakan GIF87 karena pada tahun 1987 standar ini ditemukan dan dijadikan standar.
  • GIF89a: adalah kelanjutan dari spesifikasi GIF87a dan penambahan pada transparency, pemberian tulisan dan animasi dari teks dan grafik.
Terdapat 2 feature GIF
Transparency
GIF mendukung transparency sehingga designer dapat mendesign background sebuah image itu transparan. Artinya, bila kamu meletakkan image yang transparan pada sebuah latar berwarna merah maka warna background image akan memimic seperti bunglon dan ikut berubah menjadi merah.

Interlacing
Interlacing itu akan menciptakan ilusi seolah image GIF itu lebih cepat loadingnya. Sebenarnya image ditampilkan browser dalam beberapa langkah sistemastis. Mulanya blur dan chaotis namun seiring lebih banyak informasi yang didownload dari server, maka image pun akan menjadi lebih dan lebih dan lebih jelas. Perlu dipertimbangkan, image yang sedikit ber-interlacing akan berukuran lebih besar dibandingkan file GIF biasa.
JPEG
  • JPEG merupakan singkatan dari Joint Photographic Experts Group, sebuah nama komite yang bertugas untuk membuat standart fotografis. Organisasi ini didirikan pada 1986, dan mengeluarkan standart format foto pada tahun 1992, dan disetujui dengan ISO 10918-1 pada tahun 1994. Standart tersebut sekarang biasa dikenal dengan JPEG
  • JPEG secara umum dihasilkan dari proses kompresi sebuah photographic images. Tingkat kompresi biasanya bisa diubah, sesuai dengan tradeoff(quality & size) yang diinginkan user.
  • file format JPEG biasa dikenal sebagai 'JPEG Interchange Format' (JIF), yang meng-implementasikan semua aspek standard sebagai berikut: Color Space definition, Component Sub-Sampling Registration definition Kevin w/h XD, Pixel Aspect Ratio definition.
PNG
  • PNG atau singkatan dari Portable Network Graphics dikembangkan pada tahun 1995 dan menjadi rekomendasi W3C pada tahun 1996, dan telah berkembang pada hampir semua Web browser hingga tahun 1998.
  • PNG merupakan sebuah file format untuk lossless, phototable, yang diperkecil storage imagenya.
  • PNG menyediakan patent-free pengganti GIF dan juga dapat mengganti banyak menggunakan TIFF. Mendukung Indexed-color, grayscale, truecolor, plus optional alpha channel.
TIFF
  • TIFF merupakan singkatan dari Tagged Image File Format yang merupakan salah satu jenis format file image yang digunakan untuk berbagai keperluan, meliputi fotografi dan line art. Secara khusus format file ini sekarang di-control of Adobe Systems.
  • Diproduksi oleh perusahaan bernama Aldus untuk keperluan"desktop publishing", format file TIFF di-support secara luas oleh berbagai aplikasi image-manipulation
EXIF
  • EXIF merupakan singkatan dari Exchangeable Image File Format merupakan kumpulan informasi teknis yang dilekatkan pada header file gambar.
  • Dikembangkan oleh Japanese Electronics Industry DevelopmentAssociation (JEIDA).
  • Kegunaan untuk mempermudah dan membuat standar dalam pertukaran data antara perangkat lunak pengolah citra dan perangkat keras seperti kamera.
Graphics Animation File
  • Beberapa format terkenal mempunyai tujuan untuk menampilkan animasi gambar (dalam bentuk seri gambar / ilustrasi gambar)
  • Tujuan adalah sebagai pengganti video. Dimana animasi animasi ini membutuhkan ukuran yang jauh lebih kecil dari video akan tetapi format format file animasi dapat digunakan untuk menampilkan informasi video.
  • FLC -> format animasi dalam gambar gerak. Yang diciptakan oleh animation pro.
  • GL -> Memproduksi gambar gerak yang lebih baik dan dapat menangani file dengan ukurang yang lebih besar.
  • DL , amiga IFF, apple quick time, dan GIF89

PS dan PDF
  • PDF Diperkenalkan pada tahun 2003
  • Disingkat dengan PDF. Suatu format dokumen buatan dari Adobe System Inc. Kelebihan dokumen ini adalah kebebasannya untuk dibuka tanpa tergantung terhadap aplikasi original pembuat dokument tersebut, hardaware maupun sistem operasi terutama untuk membuat dan membuka dokumen tersebut.
  • Dahulu kurang begitu populer, dikarenakan :
  1. Perangkat lunak untuk membuat (Adobe Acrobat) dan membacanya (Acrobat Reader / Adobe Reader) masih dikomersilkan.
  2. Versi – versi awal PDF tidak mendukung pranala luar, yang membuatnya kurang terintegrasi dengan world wide web (www).
  3. Penambahan besar ukuran berkas PDF pada paket data yang dikirimkan membuatnya lambat untuk didownload dengan tingkat kecepatan modem pada saat itu
  • PostScript adalah format yang juga diciptakan oleh Adobe dan sebagian fungsinya diimplementasikan pada PDF

Windows WMF
  • WMF Singkatan dari Windows MetaFile.
  • Pertama kali digunakan awal tahun 1990-an. Berbeda dengan file JPEG dan GIF yang digunakan untuk menyimpan bitmap (foto, scan, grafik), Windows Metafile biasa digunakan untuk menyimpan line-art, atau gambar ilustrasi.
Windows BMP
  • Kadang disebut dengan nama Bitmap atau format file DIB (untuk Device-Independent Bitmap) adalah format file gambar yang digunakan untuk menyimpan bitmap digital image, terutama pada sistem operasi Microsoft Windows dan OS/2.
  • Beberapa user interface menggunakan bitmap dalam built-in graphic subsystem, contohnya subsystem dari GDI platform Microsoft Windows dan OS/2.

Macintosh PAINT dan PICT
  • PAINT awalnya digunakan pada program MacPaint, yang digunakan hanya untuk gambar monochrome 1 bit.
  • MacPaint adalah SOftware Graphic Painting berbasis Bitmap yang di develope oleh Apple Computer dan dirilis bersama original Macintosh PC pada 22 Januari 1984.
  • Original MacPaint di develope oleh Bill Atkinson, member dari Apple's Original Macintosh Development Team.
  • Versi terakhir dari MacPaint yaitu MacPaint 2.0, yang dirilis tahun 1988, namun di hentikan penjualannya tahun 1998 karena penjualannya yang menurun.
  • PICT digunakan pada MacDraw (vector based drawing program) untuk menyimpan struktur graphic.
  • PICT adalah graphic file format yang dikenalkan pada computer original Apple Macintosh sebagai format standard metafile.
  • PICT direvisi menjadi versi 2 bersamaan dengan dikenalkannya Macintosh II dan QuickDraw, versi ini memiliki fitur 16 bit opcodesdan beberapa perubahan yang memperbaik utility-nya.
X Windows PPM
  • X Windows PPM adalah graphic format untuk sistem X Windows.
  • Portable Pixmap (PPM) support 24-bit color bitmap dan dapat dimanipulasi menggunakan beberapa public domain graphic Editor seperti xv.
  • PPM digunakan dalam X Windows System untuk menyimpan icon, pixmap, backdrops, dsb.
wawasan keilmuan ini didapat dari presentasi teknologi multimedia - TC ITS
